Modstand Can-bus Cbw1 HIGHSIDER

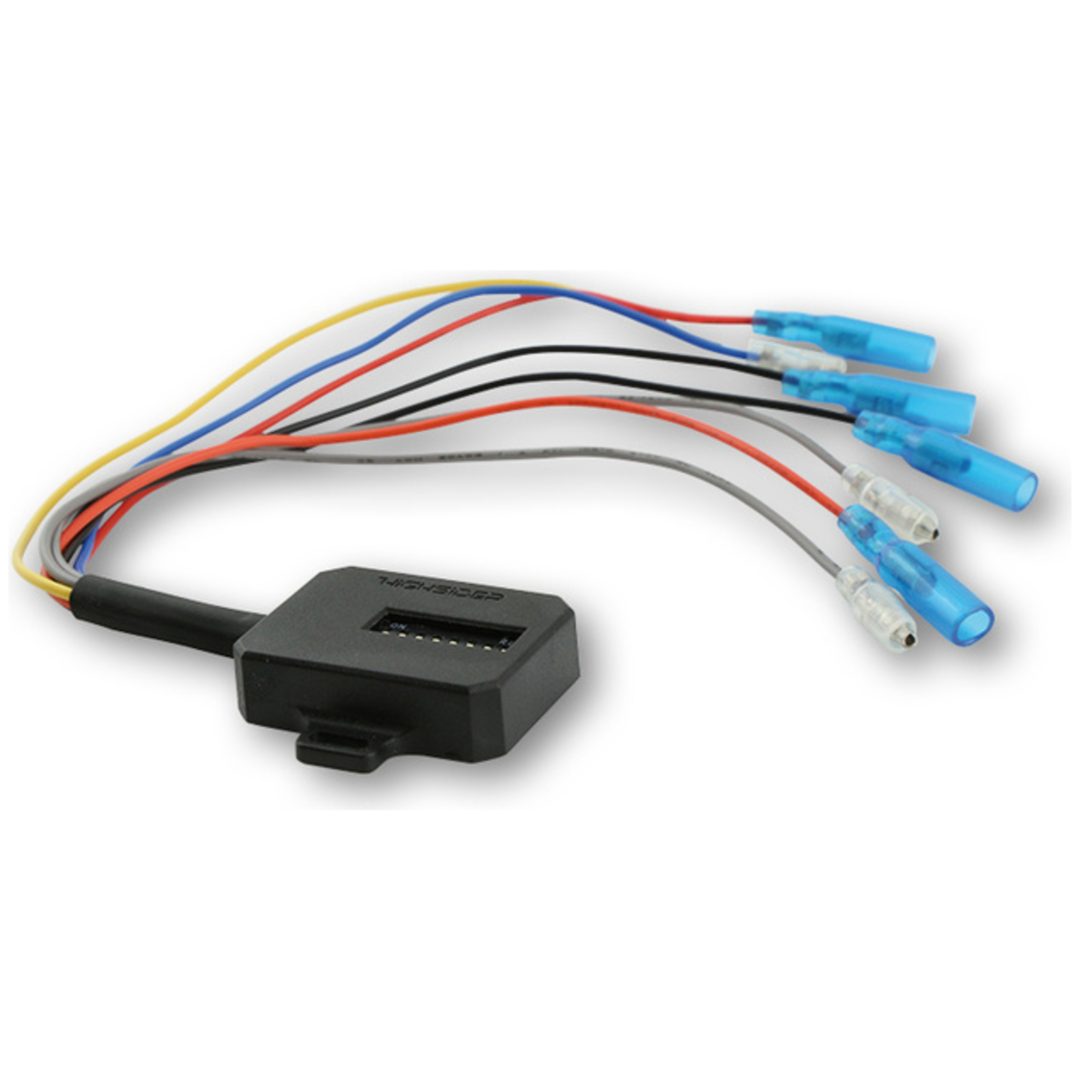

HIGHSIDER CAN-BUS resistor CBW1 med DIP-switch.

Vores nyudviklede HIGHSIDER CAN-BUS resistor CBW1 passer til de fleste køretøjer, der har et CAN-BUS system.

CBW1 resistoren giver en nødvendig elektrisk belastning for dit køretøj, hvilket, hvis dip-switchene er indstillet korrekt, vil resultere i, at tilbehørsblinklysene ikke blinker i cockpittet.

Derudover gives der en pålidelighed. Dette betyder:

Hvis tilbehørsblinklysene svigter på grund af en elektronisk fejl, vises der straks en fejlmeddelelse i cockpittet.

Op til 2 kanaler kan betjenes, såsom blinklys bagtil venstre og blinklys bagtil højre.

Hvis 2 par blinklys skal skiftes, skal der også bruges 2 CBW1.

Hvilke krav skal være opfyldt for at kunne bruge CBW1 på motorcyklen:

Motorcyklen var oprindeligt produceret med LED-blinklys, eller motorcyklen har et CAN-BUS system.

Hvis disse krav ikke er opfyldt, vil CBW1-enheden ikke fungere (!). I dette tilfælde anbefaler vi følgende modstande:

Til blinklys med 21 Watt:6,8 Ohm varenummer 1108546002 eller 10 Ohm varenummer 1108546004

Til blinklys med 10 Watt:27 Ohm varenummer 1107562

Følgende modstandsværdier kan indstilles på CBW1:

• 150 ohm
• 170 ohm
• 240 ohm
• 300 ohm
• 400 ohm
• 600 ohm
• 1200 ohm

Dimensioner: Højde = 11mmBredde = 31mm (uden stropper)Bredde = 46mm (med faner)Længde = 40mm

Kabellængde = 200mm med stifter

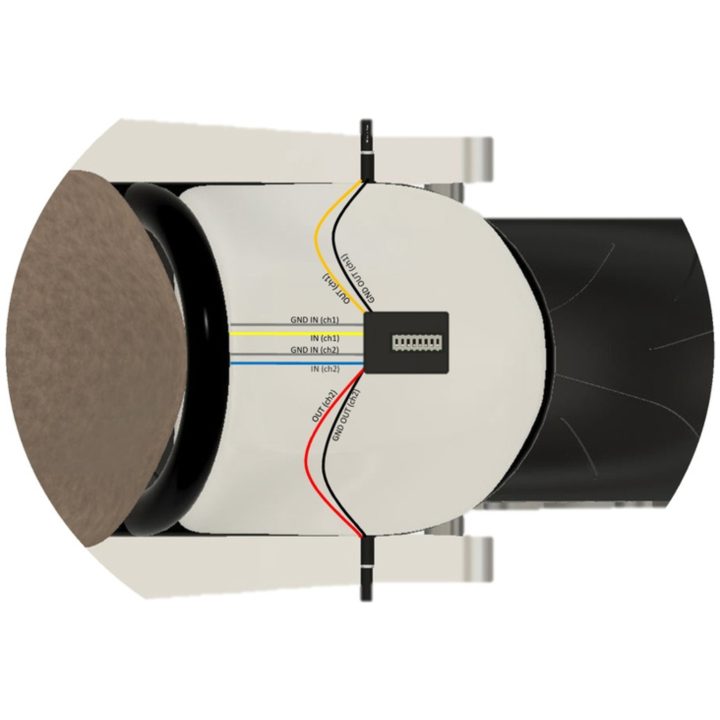

Tilslutninger: Gul = input kanal 1 (+)Orange = output kanal 1 (+)Blå = input kanal 2 (+)Rød = output kanal 2 (+)Grå = input masse (-)Sort = output jord (-)

Hints:- Op til 2 kanaler kan betjenes.- Tilslutningen er forklaret præcist i monteringsvejledningen!
