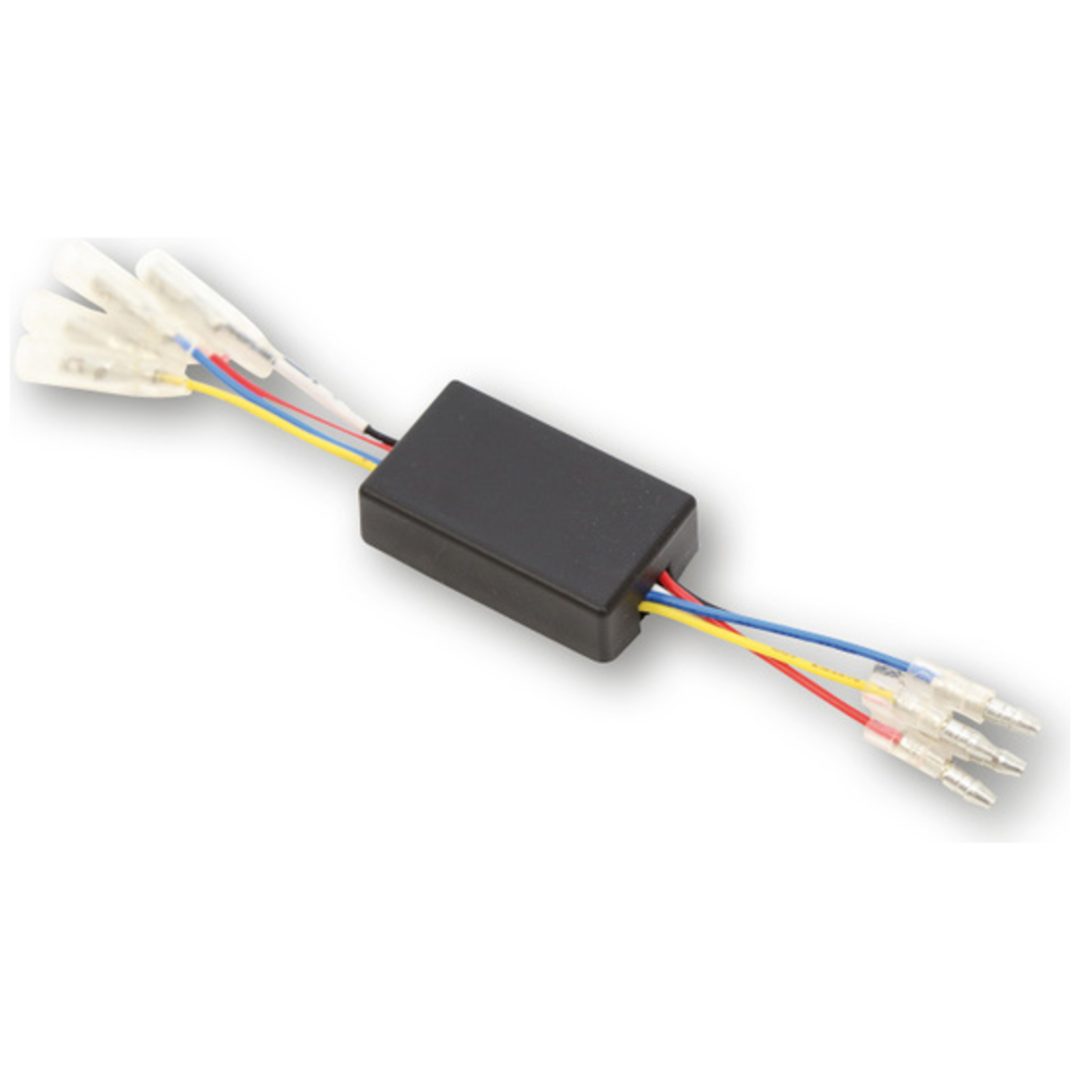

Kontrolboks Cb1 Drl - Skiftende Dagslyslygte HIGHSIDER

Styreboks til kørelys for køretøjer uden lyskontakt.

Ved at installere DRL CONTROL-BOX CB1 sikres det korrekte kredsløb mellem kørelys og frontlygterne på køretøjet. Ifølge reglerne skal kørelyset være forbundet på en sådan måde, at det automatisk slukker, når hovedlygterne tændes. Da hovedlygterne altid er tændt i køretøjer uden lyskontakt, vil kørelysfunktionen ikke kunne bruges korrekt.

Boksen er egnet til LED og konventionelle forlygter og installeres mellem hovedlygten med integreret eller separat kørelys og køretøjets elektriske system. Funktionen af parkeringslyset, der tændes via tændingslåsen, når køretøjet er parkeret, er fuldt funktionsdygtig.

Dimensioner

Længde: 48 mm. Bredde: 28 mm. Højde: 14 mm

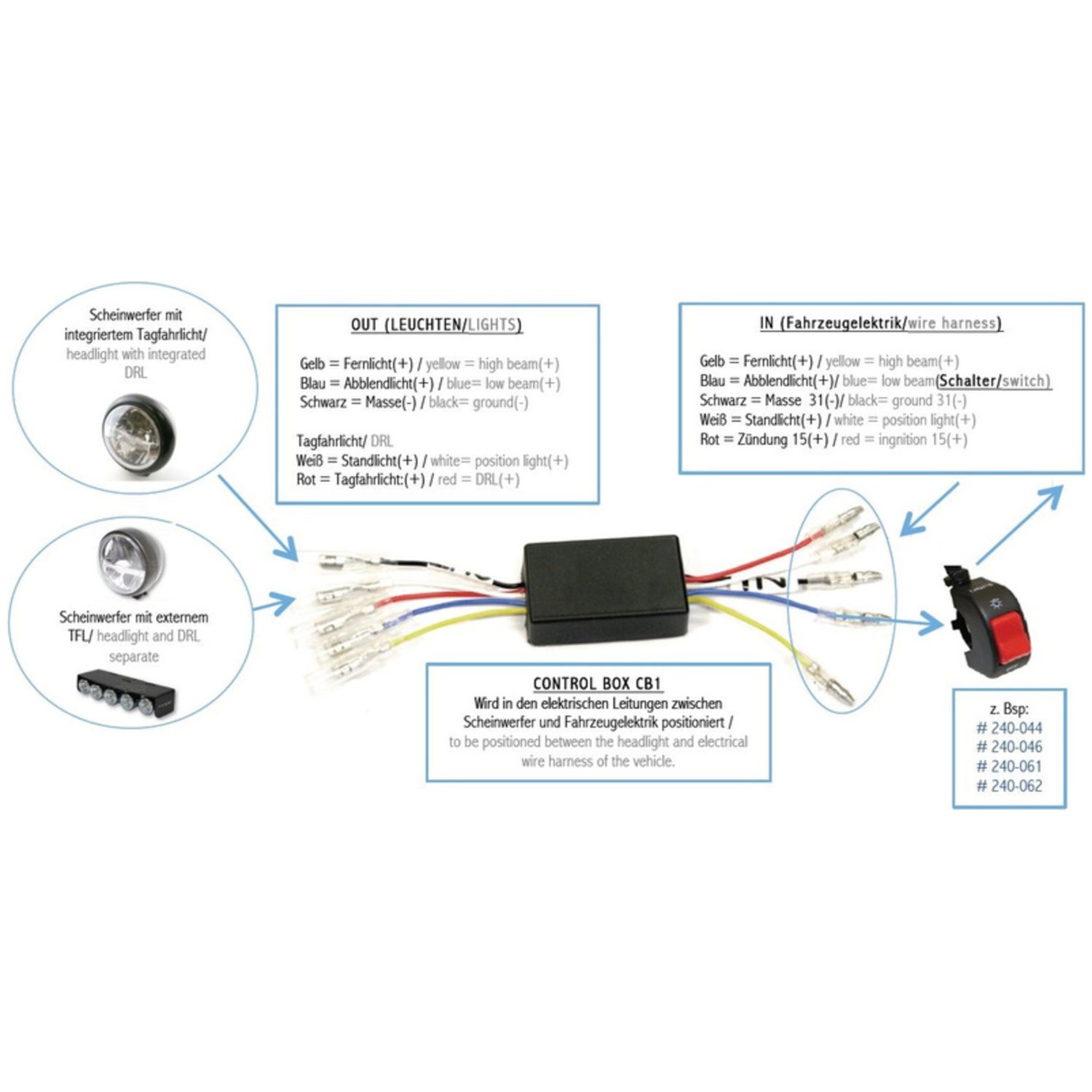

Tilslutning:

IN (køretøjets elsystem):

• Gul = fjernlys (+)
• Blå = nærlys (+) ON / OFF kontakt imellem
• Hvid = parkeringslys (+)
• Rød = tænding 15 (+)
• Sort = stel (-)

OUT (forlygter)

• Gul = fjernlys (+)
• Blå = nærlys (+)
• Sort = stel (-)

Til kørelyset:

• Hvid = parkeringslys (+)
• Rød = kørelys (+)

Valgfrit tilbehør:

Lyskontakt On/Off

BEMÆRK:

En separat ON og OFF kontakt til DRL CONTROL-BOX er også påkrævet (medfølger ikke).Det bageste baglys skal altid forblive tændt, dvs. indstillet til tænding plus.
