Bremseslange Designer MAGNUM

Designer Series ABS-specifikt forbremsesæt med alternativ længde

• DuPont™ og Kevlar® er varemærker eller registrerede varemærker tilhørende E.I. du Pont de Nemours and Company.
• Fremstillet med en forbedret konstruktion designet til at være kompatibel med Harley-Davidsons ABS-krav til standard og alternative længder af bremseslanger - designet til at følge samme føringsvej som OEM-slanger.

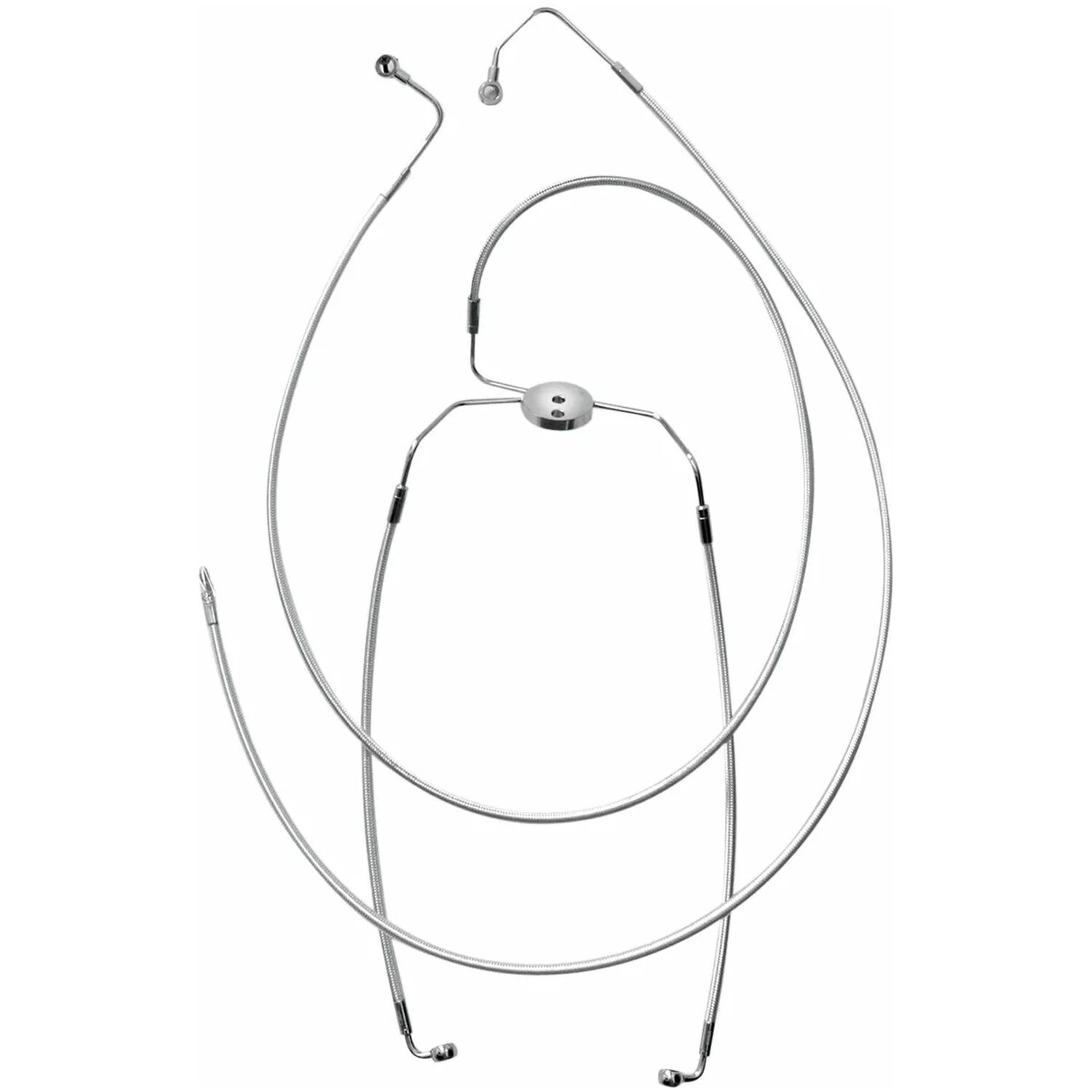

• Bremsesættet består af en direkte passende nedre samling, der bruges i forbindelse med øvre slanger af alternativ længde.
• Fletfarve og væv matcher alle MAGNUM kontrolkabler og bremseslanger - Krystalklar yderkappe giver enestående beskyttelse mod ridser på lak eller krom og vil aldrig misfarves.
• Bremseslanger er konstrueret med PTFE inderrør, DuPont™ Kevlar® aramidfiber, førsteklasses Signature Magnum fletninger og en ydre PVC-kappe for at reducere slangeudvidelse betydeligt.
• Øvre, nedre, midterste bremseslange og adaptersæt sælges separat for en perfekt pasform.
• Samlet i U.S.A.
• Single disc Dyna og Sportster modeller bruger to sæt - et øvre og et nedre.
• Softail modeller bruger 3 sæt (undtagen '18+ dual disc), hvor det nedre er valgfrit på alle. Øvre sæt er påkrævet ved skift af styr; ved at bruge enten en øvre bremseslangeadapter eller for '11 - '17 Softail modeller, det valgfrie ABS Nedre Bremseslangesæt, som inkluderer adapteren.
• Adapter til Softail modeller gør det muligt for den øvre bremseslange at fuldføre forbindelsen fra ABS-controlleren ('11 - '17) eller den nedre bremseslange ('18+) til hovedcylinderen.
• Hvis den originale nedre bremseslangesamling udskiftes på '18+ dual disc Softails, er en adapter IKKE nødvendig. Ved brug af AN-3 fittings forbindes den øvre slange direkte til Magnum nedre samling.
• Dual disc Touring modeller bruger tre sæt - et øvre, et nedre og et midterste.
• Trike modeller bruger to sæt - et øvre og et midterste. Ingen nedre er tilgængelig.
• En Designer midterste og øvre slange er påkrævet for alle Touring og Trike modeller med ABS. Den midterste slange forbindes til den øvre bremseslange i kåben eller nacellen og fuldfører føringen fra hovedcylinderen til ABS-controlleren. Nedre sæt er valgfrit.
• Ikke-standard applikationer kræver måling af den øvre bremseslanges længde og banjovinkel for at sikre korrekt pasform (se Sådan bestiller du).

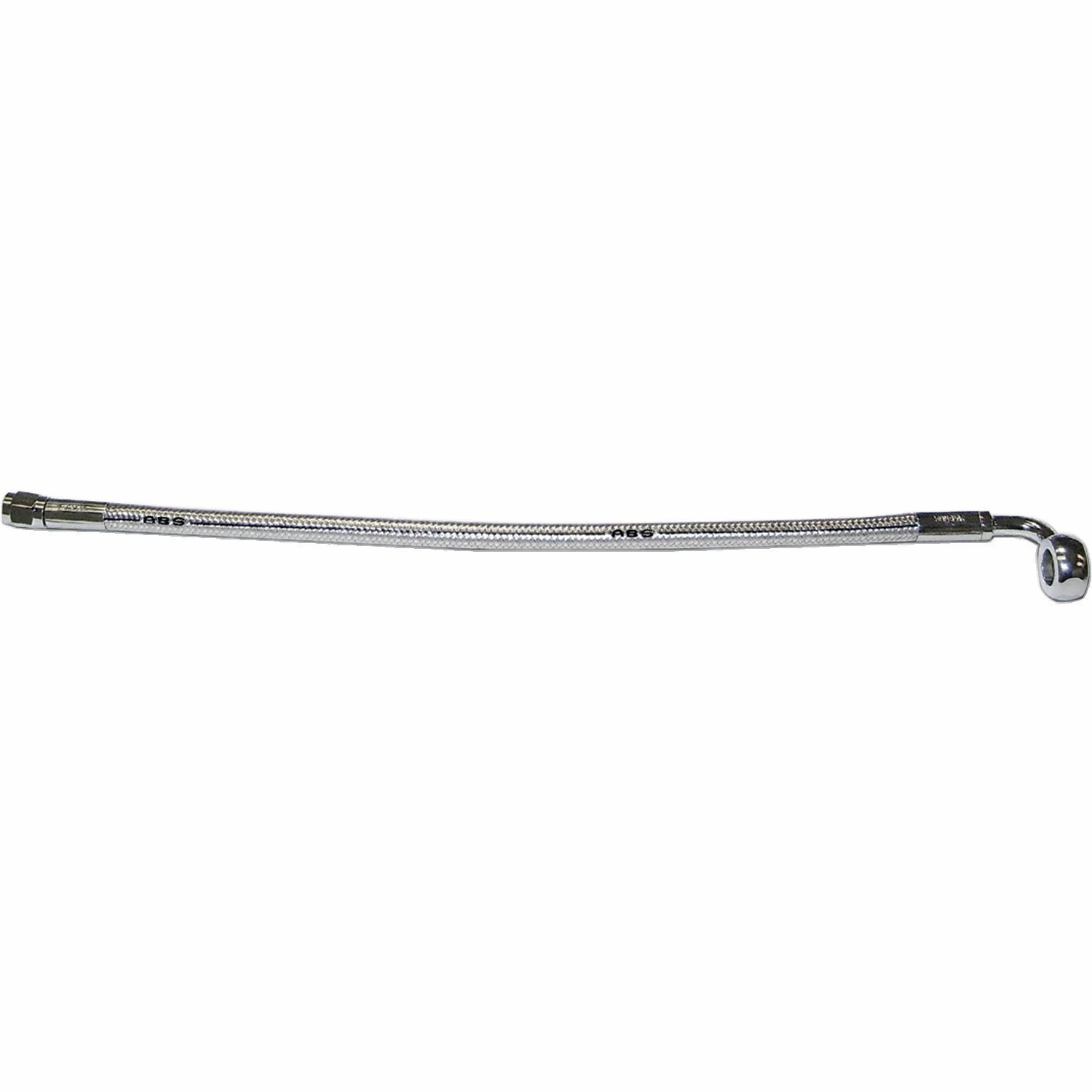

• Harley-Davidson motorcykler udstyret med ABS (anti-blokerings bremsesystem) kræver ABS-specifikke øvre og nedre bremseslangesæt. Manglende overholdelse kan resultere i kompromitteret anti-blokerings bremseevne. Magnum Shielding øvre bremseslangesæt, der er fremstillet specifikt til disse applikationer, er identificeret med bogstaverne "ABS" trykt direkte på bremseslangen.
• Øvre slangelængde for Softail, Dyna og '14+ Sportster modeller bestemmes ved at bruge din originale OE hovedcylinder bremseslange som vejledning. Træk gummimanchetten tilbage og mål fra det punkt, hvor den bløde, fleksible slange går ind i krympekraven på den nedre del. Følg bremseslangens føring op til din hovedcylinder (se diagrammer nedenfor).
• '18+ Softail - Udskiftning af øvre slange ved genbrug af den originale nedre bremseslange. (adapter påkrævet) Længder bestemmes ved at bruge den originale hovedcylinderslange som vejledning. Mål fra den nedre bremseslangefordeler, hvor den øvre slange fastgøres, op til hovedcylinderen. Fra den måling trækkes 1,5" fra for adapteren og rundes op til det næste tal for at bestemme den øvre slangelængde (se diagram nedenfor).
• '18+ Softail Single Disc udskiftning af øvre og nedre slange kræver en adapter (3 sæt).
• Adapter er IKKE nødvendig ved udskiftning af både de øvre og nedre '18+ Softail Dual Disc bremseslanger. (2 sæt) Den øvre slange forbindes direkte til Magnum Designer dual disc nedre bremseslange. Følg ovenstående instruktion uden at trække 1,5" fra for adapteren. Afrundet op vil den målte længde være korrekt.
• Øvre slangelængde for Touring og Trike modeller måles ved at bruge den 49" midterste slange som reference for at bestemme den yderligere slangelængde, der er nødvendig for at fuldføre føringen fra ABS-controlleren til hovedcylinderen. Denne måling vil være din øvre slangelængde.
